引言：

一块电路板从设计图纸变成可量产的电子产品，中间要经历多少道工序？许多人以为就是“贴片+组装”，但真正经历过量产爬坡的人都知道：从元器件的采购、贴装到整机交付，是一条由多个关键节点串联而成的长链。任何一个环节脱节，交付延期、品质波动、成本失控就会接踵而至。全流程协同，正是决定交付与品质的隐形胜负手。

本文沿着电子制造的完整流程，逐一拆解从SMT到整机的各个阶段，用行业数据揭示协同的价值。

一、 SMT贴片：精度决定上限

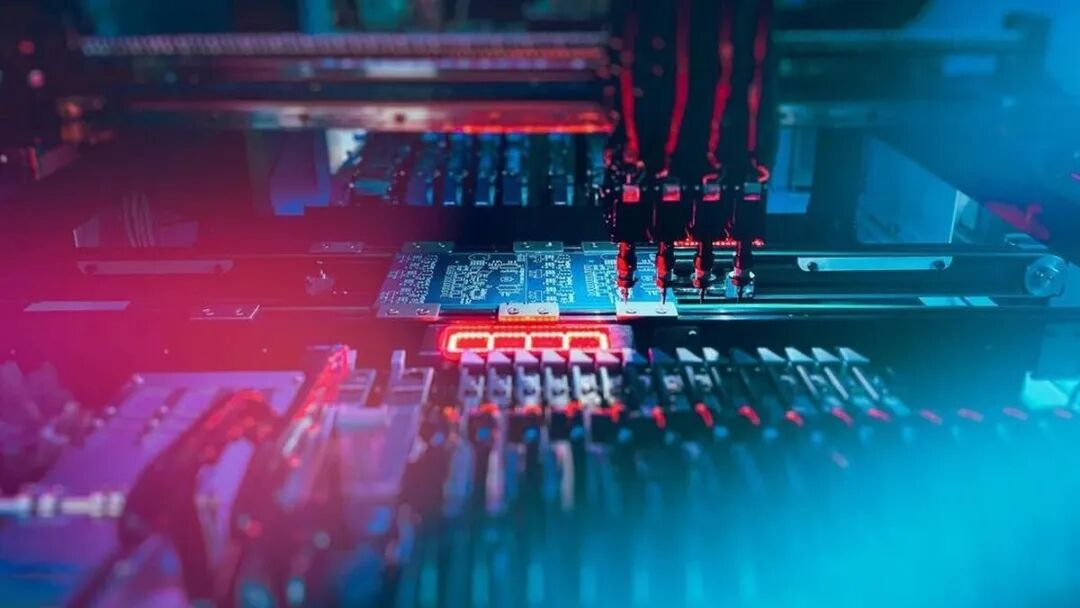

SMT（表面贴装技术）是电子制造的第一道核心工序。锡膏印刷、贴片、回流焊接、AOI检测……每一个子步骤都对设备精度和工艺稳定性提出极高要求。以最常见的0402元件为例，其尺寸仅1.0mm×0.5mm，允许的贴片偏移量通常不得超过焊盘宽度的25%，即约0.2mm。而对于更高密度的01005元件（0.4mm×0.2mm），允许偏移量不足0.1mm——相当于一根头发丝的直径。

在实际生产中，锡膏印刷的脱模质量、刮刀压力与速度、钢网清洁频率，都会直接影响锡膏成型的一致性。贴片机的吸嘴选型、贴装压力、取料偏移补偿等参数，也需要针对不同元件类型进行精细化标定。行业数据显示，SMT环节的缺陷占整个电子制造缺陷的30%~40%，其中贴片偏移、锡膏印刷不良、回流焊温度曲线不当是三大主因。更关键的是，一块PCBA在SMT环节的返工成本约为正常生产成本的2~3倍，而如果缺陷流入后续组装，返工成本将激增至5~10倍。

因此，SMT工序的核心要求是工艺参数固化。频繁换线、不同产品的参数反复调整，是直通率波动的首要根源。这也是为何“资源专属”理念中强调独立产线——让设备参数、贴片程序、回流焊曲线长期稳定，才能将直通率稳定在99%以上。

二、 PCBA测试：不把问题留到下一站

贴片完成后的PCBA不能直接进入组装。必须进行ICT（在线测试）检查焊接开路、短路，以及FCT（功能测试）验证电路是否按设计工作。部分板卡还需要在线编程、电压/电流校准、固件烧录、边界扫描等步骤。

根据IPC（国际电子工业联接协会）发布的报告，平均每10万个焊接点中可能隐藏数十个潜在缺陷，仅靠AOI光学检测是无法100%发现的。尤其是在高密度BGA、QFN等封装器件下方，焊点完全不可见，必须通过电测手段确认焊接完整性。因此，ICT与FCT是不可替代的质量屏障。

然而，不少代工厂为了追赶交期，压缩测试时间，或抽检代替全检。其结果触目惊心：按行业研究显示，约5%~8%的电子产品早期失效问题源于测试不充分，而产品在客户端出现故障后的召回成本，是工厂内部返工成本的10~20倍。一块产线上测试5分钟的板子，在用户端故障后，品牌方付出的综合成本是加工费的几十倍。全流程协同要求测试工位与SMT产线紧密衔接，每块板子必须经过完整的测试序列，测试数据与唯一的二维码绑定并实时上传到制造执行系统（MES），确保全过程可追溯、可复盘。

三、模组与整机组装：工艺标准化的战场

从PCBA到模组，再到整机，涉及点胶、锁付、焊接、线束整理、外壳装配、屏蔽罩安装、散热组件贴合等数十道手工与半自动工序。组装环节的缺陷占电子产品总制造缺陷的40%~50%，是品质损失的最大来源。

混线生产时，不同产品的工艺要求容易混淆，物料错装、漏装屡见不鲜。行业统计显示，因操作员培训不足或SOP不清晰导致的组装缺陷占比超过60%。以锁螺丝工序为例，扭矩偏差超过±10%就可能引起松动或滑牙，而不同产品对扭矩的要求迥异——例如塑料自攻螺钉与机加工螺纹孔的扭矩参数完全不同。此外，点胶的高度、轨迹、胶量控制，线束的折弯半径与固定方式，都会影响产品的机械可靠性与电磁兼容表现。

该如何解决？固定组装团队、定制化SOP（标准作业程序）、以及扫码防错系统——操作员每完成一道工序，必须扫描工单和物料条码，系统自动核对，避免跳步或误用。同时，关键工位配置扭矩监控系统、在线视觉检测或激光传感器，实时采集工艺数据并超限报警。全流程协同下，这些措施才能长期落地，而不是每换一批产品就得重调参数、重新培训。

四、最终测试与老化：交付前的最后防线

整机装配完成后，还需要进行最终的功能测试、环境测试（高低温、振动、湿热）、老化测试等。这些测试周期长、占用设备多，是共享产线最容易“偷工减料”的环节。某些工厂将老化时间从行业建议的24小时压缩到8小时，甚至直接用抽检代替全检。

其代价极为惨重：老化测试不足是导致电子产品“早期失效率”偏高的主要元凶。根据浴盆曲线理论，产品生命周期中存在一个高失效率的早期故障期，通常持续数百小时。充分的老化可以将缺陷在出厂前暴露并修复，将早期失效率从百分之几降低至千分之几。实际生产中，老化应当在额定电压、动态负载或循环通断电条件下进行，以模拟真实使用场景。对于电源类、工业控制类产品，还建议加入高温老化后的冷启动测试，以检验热应力下的焊接与器件稳定性。

全流程协同必须确保测试资源全部为您的产品保留，完整执行测试周期，通过全部测试方可包装出货，并自动生成测试报告归档。

五、全流程追溯：每一环都可定位

当产品出现质量问题时，最怕的是“查不到”。哪个批次的物料？哪台贴片机、哪个吸嘴头生产的？哪个操作员组装的？哪套测试程序、哪台测试治具通过的？无全流程追溯体系的代工厂，客诉定位问题常需3~5天，而拥有完整追溯链的代工厂，2小时即可完成从成品到物料批次的逆向溯源，甚至定位到具体的生产时间、工艺参数曲线。

成熟的做法是：从物料入库到成品出库，每个关键节点生成独立二维码。扫描二维码，即可看到人、机、料、法、环的完整信息——包括来料批号、设备编号、工艺参数、操作员、检验记录、维修记录等。问题定位不再是猜谜，而是精准打击。

专属智工场：全流程协同才是隐形胜负手

开头提到，从SMT到整机的长链中，任何一个环节脱节都会导致交付、品质、成本的失控。而上述行业数据反复印证：分散代工、环节割裂是品质波动和隐性成本的根源。唯有将SMT贴片、PCBA制造和测试、整机组装、老化测试、包装出货全部纳入同一制造体系，由专属团队、固定设备、定制化作业标准完成，才能实现高效协同。

柯洱斯「专属智工场」正是基于这一理念，为品牌方提供端到端的全流程电子制造服务。您不再需要管理多个供应商，只需对接一个项目组，就能让一块电路板从图纸变成可靠的产品，更稳、更高效地交付到用户手中。

下一篇文章，我们将从选供应商的视角出发，探讨除了报价，还有哪些容易被忽略的隐性成本。敬请关注。
