PCB邮票孔的作用,如何设计邮票孔

一、前言

在PCB组装过程中通常使用两种类型的技术,通孔(THT)和表面贴装(SMT)。目前,当需要将单个模块板安装在另一个PCB的顶部时,还有另一种技术正在变得普遍,这种技术称为板对板焊接。随着对电路板模块的需求增加,在印刷电路板制造中,逐渐变细的孔(也称为邮票孔)变得越来越普遍。012SMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

2.jpg012SMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

二、什么是邮票孔

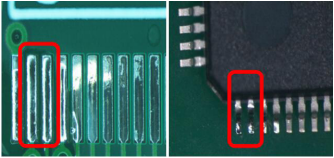

通过对于PCB电路板边缘的孔或通孔做电镀石墨化。切割板边以形成一系列半孔。这些半孔就是我们所说的邮票孔焊盘。 012SMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

1、邮票孔的缺点012SMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

①:是板分开后有锯子状有人叫狗牙状。很容易挡到外壳,有时需要用剪刀剪掉。所以在设计过程要预留位置,一般是把板缩小。012SMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

②:增加成本。邮票孔最小是1.0MM孔,那么这1MM尺寸是算在板里面的。012SMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

2、普邮票孔作用012SMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

一般PCB是V-CUT,如果碰到异型或圆型板才有可能用到邮票孔。板与板(或空板)之间用邮票孔连接,主要起到支承作用,板不会散掉。开模的话,模具不会塌踏。。最常见的是用它们来创建PCB独立模块,比如Wi-Fi、蓝牙或者核心板模块,然后将其用作在PCB组装过程中放置在另一个板上的独立部件。012SMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

3、邮票孔一般间距012SMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

0.55mm~~3.0mm(具体视情况而定,常用1.0mm,1.27mm)012SMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

三、邮票孔主要有哪几种类型

1、半孔012SMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

3.jpg012SMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

 2、半孔较小的孔012SMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

4.jpg 012SMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

3、与板边缘相切的孔012SMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

 012SMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

5.jpg012SMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

4、邮票孔要求012SMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

根据电路板的需要和最终用途,需要满足一些设计属性。例如:012SMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

①尺寸:建议使用尽可能大的尺寸。012SMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

②表面处理:取决于电路板的最终用途,但建议使用ENIG。012SMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

③OL垫设计:建议在顶部和底部使用尽可能大的OL垫。012SMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

④孔数:这取决于设计; 然而,众所周知,孔数量越少,PCB组装过程就越困难。012SMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

标准PCB和高级PCB均提供镀半孔。对于标准PCB设计,c形孔的最小直径为1.2 mm。如果您需要较小的c形孔,两个镀半孔之间的最小距离为0.55 mm。012SMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

PCB邮票孔的作用,如何设计邮票孔012SMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

 012SMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

四、如何制造镀半孔

通过缩回铜壳,可以保护电镀免受机械损坏。因此,可以精确铣削电镀半孔并提高工艺可靠性。012SMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

镀半孔或c形孔是在板的边缘上镀半个半孔的一半。它们通常用于分线板或小模块。您可能已经在某些Wi-Fi模块上看到过它们,然后焊接到更大的PCB上,类似于IC的安装方式。单层板不具有固定孔。012SMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

电镀半孔可用于标准和高级PCB设计。对于标准PCB设计,c形孔的最小直径为0.5mm,它们之间的间距应至少为0.5mm。更小的较小的c形孔可以做到(低至0.35mm)。012SMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

五、邮票孔制造过程

首先,在板的边缘上照常制作整个电镀通孔。然后使用铣削工具将孔与铜一起切成两半。由于铜更难以磨削并且可能导致钻头断裂,因此以更高的速度使用重型铣削钻头。这样可以获得更光滑的表面。然后在专用站中检查每个半孔,并在必要时进行去毛刺。这样就可以制作出我们想要的邮票孔了。012SMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】
