不同封装芯片在X-RAY下的景象

不同封装芯片在X-RAY下的景象

1双列直插DIP封装芯片的X-RAY下的景象,芯片的整体结构一目了然:上下两排最黑色部分为芯片外部管脚,最中间带黑点的方块为芯片和晶元,晶元四周放射状细线为键合丝。3IeSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

1.jpg3IeSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

2双列直插DIP封装芯片的X-RAY下的景象,位于管脚和键合丝的中间较宽阴影为芯片管脚在封装内延伸部分。3IeSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

2.jpg3IeSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

3双列直插DIP封装芯片去除封装后晶元裸露在外,四周放射状金黄色导线为纯金键合丝,是连接晶元与芯片管脚的部分。3IeSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

3.jpg3IeSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

4芯片的X-RAY下的景象。3IeSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

4.jpg3IeSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

 3IeSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

5芯片去除封装后晶元裸露在外的景象,可见金黄色键合丝。3IeSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

5.jpg3IeSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

6BGA封装的芯片在X-RAY下的景象。3IeSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

6.jpg3IeSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

7BGA封装的芯片在X-RAY下的景象。3IeSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

7.jpg3IeSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

8常用的SDRAM芯片在X-RAY下的景象,该图中芯片管脚和键合丝比较清晰。3IeSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

8.jpg3IeSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

964PIN-TQFP封装芯片在X-RAY下的景象,晶元、管脚和键合丝清晰可见。3IeSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

9.jpg3IeSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

1064PIN-TQFP封装芯片实物。3IeSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

10.jpg3IeSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

11气体放电管在X-RAY下的景象。3IeSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

11.jpg3IeSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

12贴片TSOPI-48封装的NAND FLASH芯片在X-RAY下的景象。内部结构一目了然。3IeSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

12.jpg3IeSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

13贴片PQFP-128封装芯片在X-RAY下的景象。3IeSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

13.jpg3IeSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

14贴片TSOPI-48封装的NAND FLASH芯片在X-RAY下的景象。3IeSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

14.jpg3IeSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

15贴片TSSOP-48封装的芯片在X-RAY下的景象。从外之内分别为芯片管脚、键合丝、固定晶元的底座和晶元。3IeSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

15.jpg3IeSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

16贴片TSSOP-48封装的芯片去除封装后晶元在显微镜下的景象。四周黑色条状部分为键合丝。3IeSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

16.jpg3IeSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

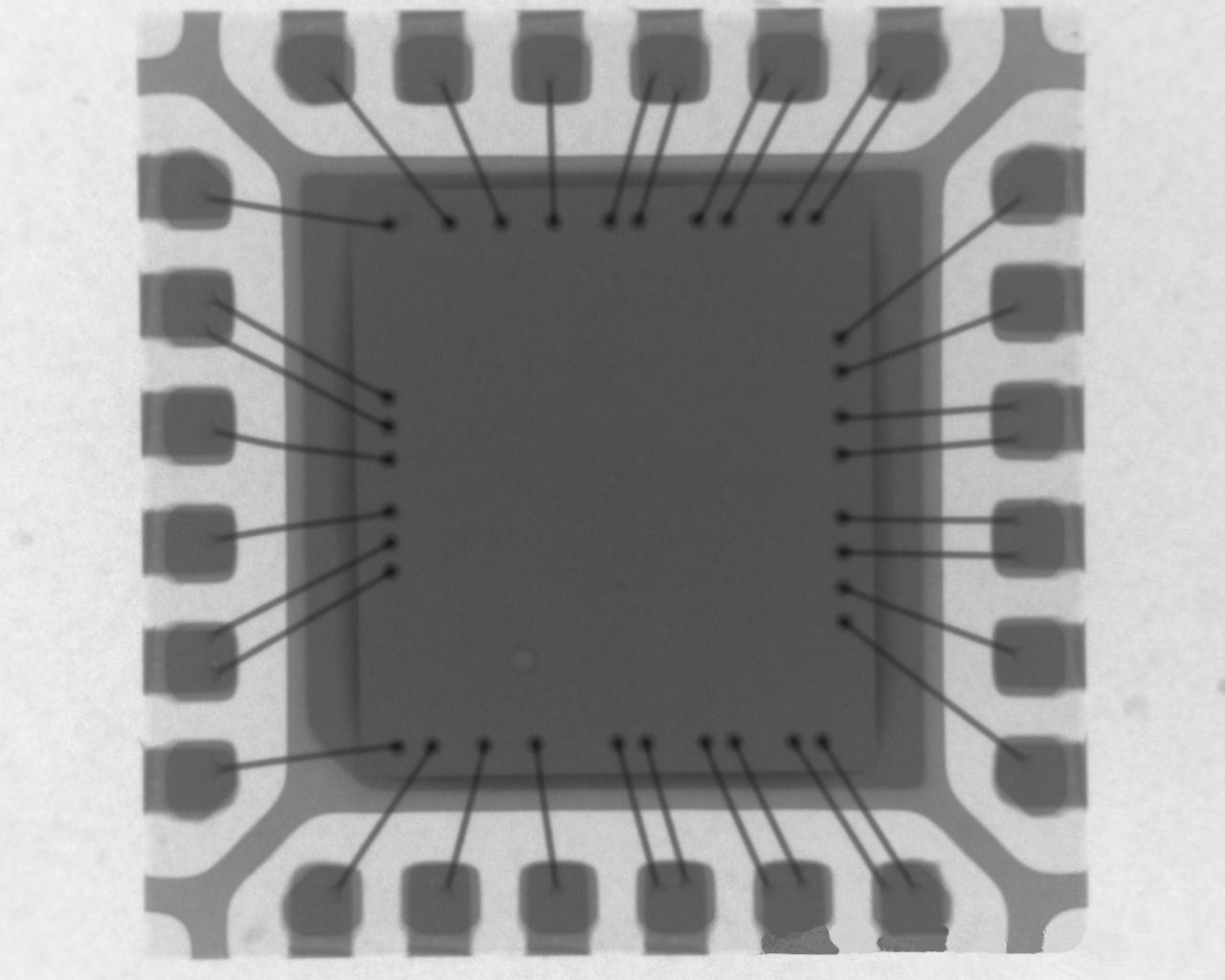

17贴片24PIN-WQFN封装的芯片在X-RAY下的景象。3IeSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

17.jpg3IeSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

18贴片24PIN-WQFN封装的芯片底部实物。3IeSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

18.jpg3IeSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

19贴片24PIN-WQFN封装的芯片底部实物。3IeSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

19.jpg3IeSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

 3IeSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

 3IeSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】

 3IeSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术网【官网】
