凭什么FuzionSC平台能以10微米精度进行系统级封装

系统级封装能将多种功能芯片,与及无源器件集成在一个封装内,优化了系统性能、避免重复封装、缩短开发周期、降低成本及提高集成度。OMpSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术【官网】

 OMpSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术【官网】

系统级封装适用于低成本、小面积、高频高速,以及生产周期短的电子产品上,如功率放大器、全球定位系统、蓝芽模块、影像感测模块、记忆卡等可携式产品。OMpSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术【官网】

 OMpSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术【官网】

在进行系统级封装时,需要注意所采用的设备的精度要高,能组装微细的芯片及无源器件,同时可以在不同的载体,如PCB、陶瓷、硅中介层上贴装。OMpSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术【官网】

 OMpSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术【官网】

环球仪器的FuzionSC2-14具备以下优势
OMpSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术【官网】

 OMpSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术【官网】

 H1.jpgOMpSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术【官网】

 OMpSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术【官网】

VRM线性马达定位系统OMpSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术【官网】

  • 极高的精度(分辨率达1微米),闭环式定位控制可以支持融合及新兴技术OMpSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术【官网】

  • 极高的加速率(最高达2.5G),热效应稳定OMpSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术【官网】

  • 双驱动控制可以自动调正,减少稳定时间OMpSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术【官网】

 OMpSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术【官网】

快速及精准的PEC下视相机OMpSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术【官网】

  • 高分辨率(.27MPP)OMpSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术【官网】

  • 可编程的灯光、波长照明、交叉极性光源OMpSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术【官网】

  • 标准/可调校的基准点及焊盘辨识OMpSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术【官网】

 OMpSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术【官网】

H2.jpgOMpSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术【官网】

 OMpSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术【官网】

高分辨率的Magellan上视相机OMpSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术【官网】

  • 支持所有倒装芯片OMpSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术【官网】

  • 高分辨率达1024 x 1024,可确保辨识微细特征OMpSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术【官网】

 OMpSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术【官网】

H3.jpgOMpSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术【官网】

 OMpSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术【官网】

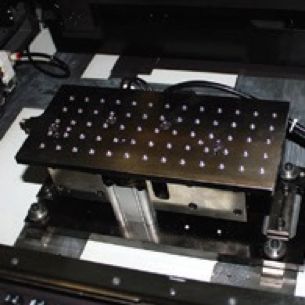

高精度升降平台和治具OMpSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术【官网】

  • 可处理条带/引线框架、奥尔载盘上载及下载、载具/托盘、电路板/面板,厚度由0.10毫米至12.0毫米OMpSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术【官网】

  • 内置真空发生器OMpSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术【官网】

  • 精准记录基板的x、y及z轴OMpSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术【官网】

 OMpSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术【官网】

H4.jpgOMpSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术【官网】

 OMpSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术【官网】

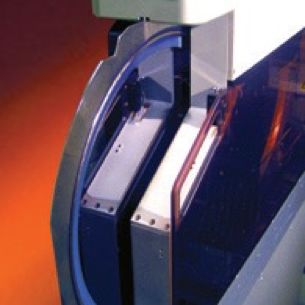

支持倒装芯片、裸晶片及表面贴装的多种送料器OMpSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术【官网】

  • 晶圆级送料器、盘式、卷带盘式、管式及散装式OMpSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术【官网】

  • 最多可安装4个直接晶圆送料器,晶圆尺寸最大为300毫米OMpSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术【官网】

  • 支持固定及自动堆叠矩阵盘式送料器OMpSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术【官网】

  • 为微小无源元件设计的标准和双轨卷带盘式送料器OMpSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术【官网】

 OMpSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术【官网】

H5.jpgOMpSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术【官网】

 OMpSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术【官网】

FuzionSC半导体贴片机应对系统级封装的优势OMpSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术【官网】

  • 能处理薄及窄的基板OMpSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术【官网】

  • 坏板标记检测,可通过系统信息传输OMpSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术【官网】

  • 可通过群组助焊剂浸蘸来达到最高产量cphOMpSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术【官网】

  • 支持多达4个Innova直接晶圆送料器,针对多晶片贴装应用OMpSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术【官网】

  • 高密度的无源元件贴装、01005及更小、4x1毫米送料器OMpSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术【官网】

  • 细小基准点及图形式基准点校正OMpSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术【官网】

  • 最高速的倒装芯片贴装OMpSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术【官网】

 OMpSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术【官网】

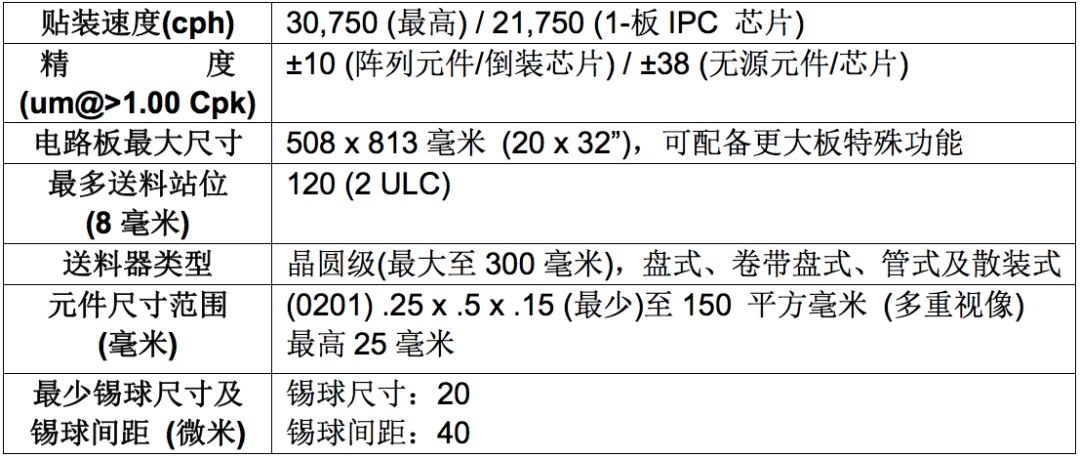

双悬臂的FuzionSC2-14半导体贴片机技术参数OMpSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术【官网】

 H6.jpgOMpSMT技术网-China表面贴装技术-SMT表面贴装-SMT技术【官网】
